　　剛武漢消防工程設計師跟大家講到了新建、擴建工程消防設計要有哪些說明相關消防工程設計內容，那么大家知道擴建及新建工程消防設計中需要哪些圖紙嗎?

　　工程消防設設計圖紙



　　1、總平面

　　(1)區域位置圖

　　(2)總平面圖：場地四鄰原有及規劃道路的位置和主要建筑物及構筑物的位置、名稱，層數、間距;建筑物、構筑物的位置、名稱、層數;消防車道及高層建筑消防撲救場

　　地的布置等。

　　2、建筑、結構

　　(1)平面圖：主要結構和建筑構配件，平面布置，房間功能和面積，安全疏散樓梯、走道，消防電梯，平面或空間的防火、防煙分區面積、分隔位置和分隔物。

　　(2)立面圖：立面外輪廓及主要結構和建筑構件的可見部分;屋頂及屋頂高聳物、檐口(女兒墻)、室外地面等主要標高或高度。

　　(3)剖面圖：應準確、清楚的標示內外空間比較復雜的部位(如中庭與鄰近的樓層或錯層部位);各層樓地面和室外標高，以及室外地面至建筑檐口或女兒墻頂?shù)目偢叨龋?/span>

　　各樓層之間尺寸及其他必需的尺寸等。

　　3、建筑電氣

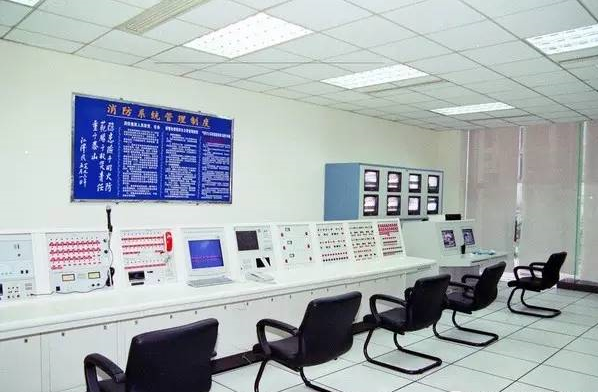

　　(1)消防控制室位置平面圖。

　　(2)火災自動報警系統圖，各層報警系統設置平面圖。

　　4、消防給水和滅火設施

　　(1)消防給水總平面圖。

　　(2)各消防給水系統的系統圖，平面布置圖。

　　(3)消防水池和消防水泵房平面圖。

　　(4)其他滅火系統的系統圖及平面布置圖。

　　5、防煙排煙及暖通空調

　　(1)防煙系統的系統圖、平面布置圖。

　　(2)排煙系統的系統圖、平面布置圖。

　　6、熱能動力

　　(1)鍋爐房設備平面布置圖。

　　(2)其他動力站房平面布置圖。
